Εισαγωγή: Γιατί οι προσφορές σας δεν φαίνονται ποτέ να ταιριάζουν με αυτό που ζητήσατε
Εάν έχετε προμηθευτεί ποτέ εξοπλισμό μέσης-τάσης για ένα έργο στο εξωτερικό, πιθανότατα έχετε αντιμετωπίσει αυτήν ακριβώς την κατάσταση: αναζητάτε "κινητός πίνακας διανομής 35 kV", στέλνετε ερωτήματα σε μερικούς Κινέζους κατασκευαστές και οι προσφορές που επιστρέφουν φέρουν την ένδειξη "μεταλλικό συρματόσχοινο-μεταλλικός διακόπτης" ή "JYN κωδικός μοντέλου αναφοράς". Τα φύλλα προδιαγραφών φαίνονται αναλυτικά, αλλά αναρωτιέστε αν συγκρίνετε καν το ίδιο προϊόν.
Αυτό δεν είναι τυχαίο - αντικατοπτρίζει ένα γνήσιο κενό ορολογίας σε αυτήν την εξειδικευμένη αγορά."Κινητός πίνακας διανομής" είναι η φράση που αναζητούν φυσικά οι ομάδες προμηθειών, ενώ ο ίδιος ο εξοπλισμός ταξινομείται επίσημα ως "μεταλλικός διακόπτης-μεταλλικής επένδυσης{1}}.Η έλλειψη αυτής της διάκρισης δεν επιβραδύνει απλώς τη διαδικασία σύγκρισης. μπορεί να οδηγήσει στην παραγγελία εξοπλισμού του οποίου η εσωτερική δομή δεν ανταποκρίνεται πραγματικά στις απαιτήσεις συντήρησης του έργου σας - ένα λάθος που είναι πολύ πιο ακριβό να διορθωθεί μετά την παράδοση παρά να αποφευχθεί εκ των προτέρων.
Αυτός ο οδηγός δεν θα επαναλάβει ένα φύλλο προδιαγραφών. Αντίθετα, θα σας βοηθήσει να κατανοήσετε τι σημαίνει στην πραγματικότητα ο όρος, πότε είναι πραγματικά απαραίτητο ένα κινητό/σχεδιασμένο σχέδιο και ποιες λεπτομέρειες πρέπει να ελέγξετε πριν υπογράψετε έναν προμηθευτή.

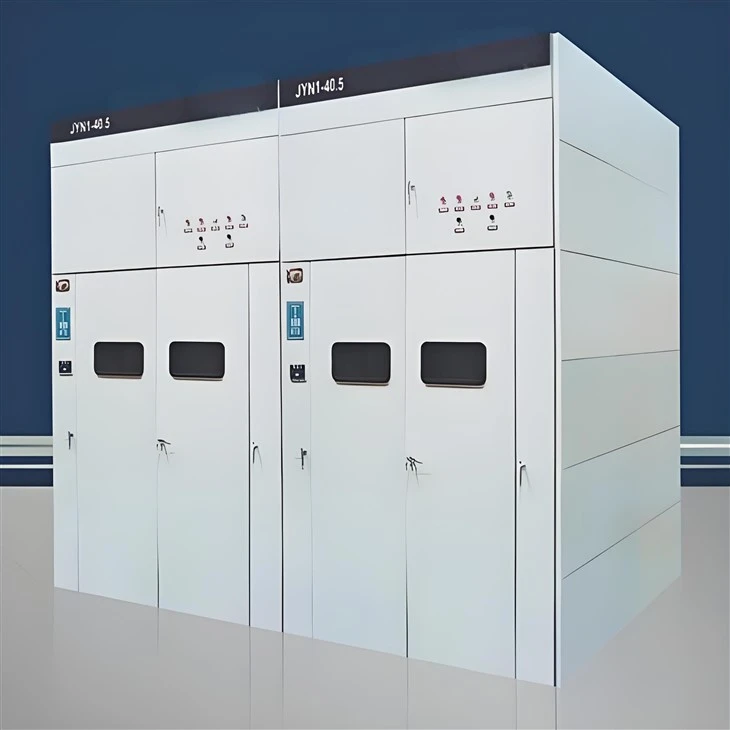

JYN1-40.5 Διαμερισματικά εξαρτήματα AC με μεταλλική επένδυση
1. Εκκαθάριση της ορολογίας: Τι πραγματικά "κινείται"
Πολλοί αγοραστές υποθέτουν ότι ο "κινητός πίνακας διανομής" σημαίνει ότι ολόκληρο το ντουλάπι μπορεί να μεταφερθεί. Ωστόσο, σε εξοπλισμό 35kV-μέσης-κατηγορίας μέσης{3}}τάσης, ο όρος αναφέρεται σχεδόν πάντα σε έναν εσωτερικό μηχανισμό, όχι στο ίδιο το ερμάριο.
Τα βιομηχανικά πρότυπα (IEEE C37.20.2, ευθυγραμμισμένα με τις ταξινομήσεις ANSI) διαχωρίζουν τους διακόπτες μέσης{1}τάσης σε δύο μεγάλες κατηγορίες:
Μεταλλικός-εσωτερικός διακόπτης: λιγότερα εσωτερικά διαμερίσματα, με διακόπτες κυκλώματος συνήθως βιδωμένους στη θέση τους. Η συντήρηση συνήθως απαιτεί απενεργοποίηση ολόκληρης της μονάδας.
Μεταλλικά-διανομέας: αυστηρά διαμερισματοποιημένος σε ξεχωριστά τμήματα ζυγού, διακόπτη, καλωδίου και ρελέ, με τον διακόπτη κυκλώματος τοποθετημένο σεσυρόμενο φορτηγόπου μπορεί να μετακινηθεί μεταξύ των θέσεων "συνδεδεμένο", "δοκιμαστικό" και "αποσυνδεδεμένο" - χωρίς να αφαιρεθεί ολόκληρο το περίβλημα.
Στην πράξη, όταν η αγορά αναφέρεται σε έναν "κινητό πίνακα διανομής 35 kV", περιγράφει αυτό το μεταλλικό σχέδιο-με επένδυση - που κινείται και όχι το περίβλημα.JYN1-40.5 της Gangheng Electric, για παράδειγμα, χρησιμοποιεί αποσπώμενα φορτηγά με σαφώς καθορισμένες θέσεις δοκιμής και σέρβις, επιτρέποντας στους τεχνικούς να τραβήξουν έναν διακόπτη για συντήρηση, ενώ οι παρακείμενες θέσεις παραμένουν ενεργοποιημένες. Αυτή είναι η πρακτική έννοια του «κινητού» σε αυτό το πλαίσιο.
Συμβουλή προμήθειας: όταν στέλνετε ένα RFQ, μην βασίζεστε μόνο στον "κινητό πίνακα διανομής" - προσθέστε "σχέδιο διακόπτη κυκλώματος εξαγωγής" στην περιγραφή σας. Καταργεί την ασάφεια και βοηθά τους προμηθευτές να επιστρέψουν μια τεχνικά ακριβή πρόταση με το πρώτο πέρασμα, εξοικονομώντας αρκετούς γύρους διευκρινίσεων{-και-πίσω.
2. Όταν πραγματικά χρειάζεστε ένα κινητό (Drawout) σχέδιο - και όταν δεν χρειάζεστε
Δεν χρειάζεται κάθε έργο 35kV κατασκευή συρταριού. Πριν συγκρίνετε εισαγωγικά, βοηθάει να απαντήσετε σε τρεις ερωτήσεις:
Είναι υψηλή η συχνότητα συντήρησης;
Εγκαταστάσεις με κυμαινόμενα βαριά φορτία - χαλυβουργεία, εξορυκτικές εργασίες, κέντρα δεδομένων - τείνουν να χρειάζονται συχνή συντήρηση του διακόπτη. Η σχεδίαση εξόδου επιτρέπει στα συνεργεία συντήρησης να τραβήξουν και να δοκιμάσουν έναν διακόπτη χωρίς να διακόπτουν τους γειτονικούς τροφοδότες, γεγονός που μειώνει τον σωρευτικό χρόνο διακοπής λειτουργίας κατά τη διάρκεια ζωής του εξοπλισμού. Για εμπορικά κτίρια χαμηλότερης-ζήτησης, ένας πίνακας σταθερού-τύπου (όπως ένας πίνακας διακοπτών-σειράς XGN-τύπου) είναι συχνά η πιο οικονομική-επιλογή.
Απαιτεί το έργο τμηματική συντήρηση χωρίς πλήρη διακοπή λειτουργίας;
Οι υποσταθμοί και οι εισερχόμενες/εξερχόμενες γραμμές σταθμών ηλεκτροπαραγωγής συνήθως απαιτούν τη δυνατότητα συντήρησης ενός τμήματος ενώ το υπόλοιπο σύστημα συνεχίζει να λειτουργεί. Σε αυτό ακριβώς το σημείο η διαμερισματοποιημένη δομή του μεταλλικού εξοπλισμού-επενδυμένης με επένδυση αποδίδει - κάθε λειτουργικό τμήμα είναι απομονωμένο, επομένως ένα σφάλμα ή μια ενέργεια συντήρησης σε ένα διαμέρισμα δεν μεταδίδεται σε άλλα.
Είναι πιθανή μελλοντική επέκταση;
Τα αποσυρόμενα φορτηγά είναι συνήθως εναλλάξιμα - διακόπτες κυκλώματος, μονάδες απομόνωσης, αλεξικέραυνου και μετασχηματιστών τάσης μπορούν συχνά να εναλλάσσονται εντός του ίδιου πλαισίου ντουλαπιού. Αυτή η ευελιξία έχει σημασία για σταδιακά βιομηχανικά πάρκα ήέργα ανανεώσιμων πηγών ενέργειαςπου αναμένουν να προσθέσουν λειτουργικές μονάδες αργότερα χωρίς να επανασχεδιάσουν ολόκληρη τη γραμμή διακοπτών.
Εάν το έργο σας έχει χαμηλή συχνότητα συντήρησης, περιορισμένο προϋπολογισμό και δεν απαιτεί τμηματική απομόνωση, ένα σταθερό μεταλλικό-εσωκλειόμενο σχέδιο μπορεί να προσφέρει καλύτερη αξία από το να πληρώνετε για τη λειτουργικότητα εξαγωγής που δεν θα χρησιμοποιήσετε. Η επιλογή θα πρέπει να βασίζεται πρώτα στις λειτουργικές απαιτήσεις - και όχι με την προεπιλογή της επιλογής "προχωρημένος-ήχος".
3. Έλεγχος κόστους: Τρεις κρυφοί παράγοντες Οι αγοραστές συχνά χάνουν
Το συνολικό κόστος ιδιοκτησίας για εξοπλισμό 35kV δεν είναι μόνο η τιμή μονάδας στην προσφορά. Τρεις παράγοντες είναι εύκολο να παραβλεφθούν κατά την αρχική σύγκριση:
- Περιθώριο βαθμολογίας βραχυκυκλώματος-.Η αυστηρή προσαρμογή του μεγέθους στο σημερινό φορτίο συχνά σημαίνει ότι απαιτείται πλήρης αντικατάσταση τη στιγμή που επεκτείνεται η εγκατάσταση. Χρησιμοποιώντας στοιχεία αναφοράς όπως το ρεύμα διακοπής 25/31,5 kA και το ρεύμα αντοχής αιχμής 63/80 kA ως σημείο αναφοράς, αξίζει να χτίσετε ένα περιθώριο 15–20% αντί να το μέγεθος με βάση την ακριβή απαίτηση ρεύματος.
- Περιβαλλοντική προσαρμοστικότητα που δεν επιβεβαιώθηκε εκ των προτέρων.Έργα σε περιοχές με υγρασία, μεγάλο-υψόμετρο ή σεισμογενείς περιοχές χρειάζονται εξοπλισμό διακοπτών ανάλογα με - αντι-θερμαντήρες συμπύκνωσης, η ανοχή στην υγρασία και η σεισμική αντίσταση (συνήθως βαθμολογείται με βαθμό 8) δεν είναι πάντα στάνταρ. Η προσθήκη αυτής της προστασίας μετά την εγκατάσταση συνήθως κοστίζει περισσότερο από τον καθορισμό της στην αρχή.
- Μη-τυποποιημένη εναλλαξιμότητα φορτηγών.Εάν ο μηχανισμός απόσυρσης δεν είναι τυποποιημένος, τα μελλοντικά ανταλλακτικά και οι αναβαθμίσεις ενδέχεται να κλειδωθούν σε έναν μόνο προμηθευτή, αποδυναμώνοντας τη διαπραγματευτική σας θέση για χρόνια. Να ζητάτε πάντα τεκμηριωμένη δυνατότητα εναλλαγής φορτηγού πριν την παραγγελία.
4. Λίστα ελέγχου προμήθειας: Πώς να κάνετε κτηνίατρο έναν προμηθευτή από το εξωτερικό
Δεδομένου ότι-οι έλεγχοι στο εργοστάσιο δεν είναι πάντα πρακτικοί για διασυνοριακούς-αγοραστές, τα έγγραφα πιστοποίησης και η τεχνική ανταπόκριση γίνονται τα πιο αξιόπιστα σημάδια ποιότητας προμηθευτή:
Επαληθεύστε τις πιστοποιήσεις του συστήματος διαχείρισης.Το ISO 9001 (ποιότητα) και το ISO 14001 (περιβαλλοντικό) είναι βασικοί δείκτες μιας πειθαρχημένης παραγωγικής διαδικασίας.
Ζητήστε την αναφορά δοκιμής τύπου.Αυτό το έγγραφο επιβεβαιώνει ότι ο διακόπτης έχει όντως περάσει βραχυκύκλωμα, αύξηση θερμοκρασίας-και άλλες αυστηρές δοκιμές - δεν βασίζονται μόνο σε λεκτικούς ισχυρισμούς σχετικά με τις αξιολογήσεις.
Ελέγξτε για επαληθεύσιμο ιστορικό εξαγωγής.Οι προμηθευτές με τεκμηριωμένα έργα σε περιοχές με παρόμοια πρότυπα δικτύου ή κλιματικές συνθήκες συνήθως φέρουν χαμηλότερο κίνδυνο παράδοσης.
Αξιολογήστε την ανταπόκριση του τεχνικού σχεδίου.Κατά τη διάρκεια του σταδίου έρευνας, η ικανότητα ενός προμηθευτή να περιηγηθεί με σαφήνεια στο διάγραμμα του κύριου κυκλώματος, το σχέδιο διάταξης και τα δευτερεύοντα σχήματα ελέγχου είναι συχνά καλύτερος δείκτης μηχανικής ικανότητας από μια εμπορική εταιρεία που απλώς προωθεί έναν κατάλογο.
GangHeng - 35kV Movable Switchboard Factory
Συμπέρασμα: Επόμενα βήματα με δυνατότητα δράσης
Κατά την έκδοση ενός RFQ, χρησιμοποιήστε τόσο "κινητό πίνακα διανομής" και "μεταλλικό{0}επενδυμένο σύστημα διανομής" για να μειώσετε την κακή επικοινωνία με τους προμηθευτές.
Προσδιορίστε τη συχνότητα συντήρησης του έργου σας, τις ανάγκες απομόνωσης τομής και τα σχέδια επέκτασης προτού αποφασίσετε εάν η κατασκευή συρταριού είναι πραγματικά απαραίτητη - μην πληρώνετε για τη δυνατότητα που δεν θα χρησιμοποιήσετε.
Δώστε μεγάλη προσοχή στο περιθώριο ρεύματος βραχυκυκλώματος-, στις περιβαλλοντικές αξιολογήσεις και στην εναλλαξιμότητα των φορτηγών, καθώς αυτοί είναι οι παράγοντες κόστους που συνήθως παραβλέπονται.
Ζητήστε πιστοποιήσεις ISO και αναφορές δοκιμών τύπου και δώστε προτεραιότηταπρομηθευτές με επαληθεύσιμο ιστορικό έργων στο εξωτερικόπριν την οριστικοποίηση μιας παραγγελίας.
FAQ
Ε1: Μπορεί ένας κινητός πίνακας διανομής 35kV να αντικατασταθεί απευθείας με έναν σταθερό-τύπου διανομής;
Όχι. Τα δύο έχουν θεμελιωδώς διαφορετικές εσωτερικές δομές. Ένας κινητός σχεδιασμός βασίζεται σε αποκλειστικές ράγες φορτηγών και δευτερεύοντες μηχανισμούς επαφής που δεν διαθέτει ένα πάνελ σταθερού-τύπου, επομένως αυτή η απόφαση πρέπει να ληφθεί κατά την αρχική επιλογή και όχι μετά την εγκατάσταση.
Ε2: Τι είναι καλύτερο για ένα έργο υποσταθμού 35 kV - με μεταλλικό-επενδυμένο ή μεταλλικό-κλειστό διακόπτη;
Εάν το έργο απαιτεί συντήρηση σε τομή χωρίς πλήρη διακοπή λειτουργίας, τα σχέδια με μεταλλική επένδυση-όπως το 【此处建议链接至JYN1-40,5产品页】JYN1-40,5 είναι η κατάλληλη επιλογή. Για απλούστερη διανομή με σπάνια συντήρηση, οι σταθεροί μεταλλικοί διακόπτες προσφέρουν συνήθως καλύτερη αξία.
Ε3: Η διατήρηση ενός ασφαλειοδιακόπτη τροφοδοσίας απαιτεί τη διακοπή λειτουργίας άλλων τμημάτων;
Όχι - αυτό είναι το βασικό πλεονέκτημα του σχεδιασμού σχεδίασης. Το όχηµα αυτόµατου διακόπτη µπορεί να αποσυρθεί ανεξάρτητα σε θέση δοκιµής ή συντήρησης, ενώ οι παρακείµενες θέσεις συνεχίζουν να λειτουργούν κανονικά.
Ε4: Πώς μπορώ να επιβεβαιώσω ότι μια μονάδα διανομής 35 kV μπορεί να χειριστεί συνθήκες υψηλού-υψομέτρου ή υψηλής-υγρασίας;
Ζητήστε από τον προμηθευτή συγκεκριμένες περιβαλλοντικές αξιολογήσεις (μέγιστο υψόμετρο, μέση ημερήσια ανοχή υγρασίας, σεισμικός βαθμός) και ζητήστε είτε μια αναφορά δοκιμής τύπου είτε αναφορές από έργα σε συγκρίσιμα κλίματα.
Ε5: Ποια είναι η πιο συχνά παραγνωρισμένη προδιαγραφή κατά τη σύγκριση τιμών κινητού πίνακα διανομής 35 kV;
Το περιθώριο στο βραχυκύκλωμα-διακοπής κυκλώματος και το ρεύμα αντοχής αιχμής, μαζί με το αν τα εσωτερικά φορτηγά είναι τυποποιημένα για εναλλαξιμότητα - επηρεάζουν άμεσα το μελλοντικό κόστος επέκτασης και την ευελιξία μακροπρόθεσμης- συντήρησης.
